亿维物联网在纯水冷却系统中的应用

发布于：2023/8/15 14:26:01

内容简介：

　　引言

　　冷却装置是保证机械、电气等设备安全可靠运行的系统之一，其作用是冷却机械或电气等设备高温部位，使其温度保持在有效工作范围内，从而保证设备的稳定可靠工作。空气冷却和水冷却是当前应用最为广泛的两种冷却方式。水冷却装置是以水为冷却介质的冷却装置，是新型水冷变频器或电机等设备必需的装置。

　　主要器件功能说明

　　补水泵：当内循环水传感器监测到压力流量等参数下降时开启，用于补充纯净水进入内循环。

　　电磁三通阀：控制内循环水流经板式热交换器或电加热器支路的流量。内循环水流经板式热交换器支路与外水进行热量交换，流经加热器支路则不与外水进行热量交换。(内循环水入口水温较大时，三通阀调节旋转角度，使内水更多地与外水进行热交换;内循环水温较低时，三通阀调节旋转角度，使内水与外水热交换减少，让更多的水通过加热器支路)。

　　电加热器：对内循环水进行加热。

　　报纸都在运用这一特殊的新闻品种，它主要是方便人们阅读，激起人们阅读的兴趣。

　　控制目的

　　过采集电源状态、主水泵和补水泵运行状态，继电器状态等IO信号和内外循环水温度、压力、流量等信号以及内循环水电导率，电动三通阀实际角度等模拟量信号。PLC内部计算分析后控制三台水泵启停以及电动三通阀的角度使得热源产生的热量与散热板吸收的热量达到动态平衡，最终达到内循环水的水温维持在设定范围内的目的。

　　亿维自动化物联网方案：

　　① 4G、WiFi、有线等多种灵活上网方式帮助水冷系统轻松上到云端。

　　② PC/APP/短信/微信消息推送，维保人员可以第一时间了解水冷系统报警故障点等紧要信息。

　　③ 很大程度上代替人工巡检，节约企业用人成本。

　　④ WEB云组态在PC/手机端可以很直观显示出各项数据、系统运行情况以及历史参数等。

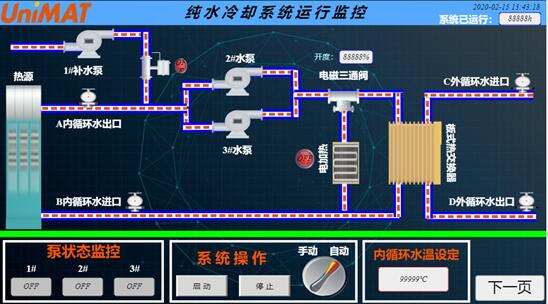

　　亿维云组态界面：
